Dlaczego brak integracji drenażu z prefabrykowaną konstrukcją oporową prowadzi do utraty jej stateczności

Nawet prawidłowo zwymiarowany element prefabrykowany traci stabilność, gdy parcie wody gruntowej nie zostanie w porę zredukowane. Wilgoć gromadząca się bezpośrednio za konstrukcją generuje dodatkowe, potężne obciążenia, które potrafią drastycznie przekroczyć wartości przyjęte w obliczeniach dla gruntu suchego. W projektach infrastrukturalnych realizowanych przez generalnych wykonawców i samorządy zabezpieczenie pionowych płyt przed wpływem warunków wodno-gruntowych stanowi fundament bezpieczeństwa całego obiektu. Skuteczne odseparowanie betonu od naporu hydrostatycznego zapobiega powstawaniu odkształceń, które w skrajnych przypadkach doprowadzają do zniszczenia budowli. Zignorowanie kwestii odwodnienia ujawnia swoje niszczące skutki zazwyczaj podczas pierwszych intensywnych opadów lub długotrwałych, wiosennych roztopów.

Wpływ parcia hydrostatycznego na stabilność

Za pionową płytą prefabrykowaną ciecz gromadzi się w strefie zasypowej, ponieważ zwięzły grunt rodzimy często ogranicza jej naturalny odpływ. Powstaje wówczas zjawisko naporu hydrostatycznego działającego prostopadle do powierzchni betonu. Siła ta potrafi kilkukrotnie przewyższyć standardowe parcie aktywne gruntu suchego. Projektowanie elementów opiera się na wyliczeniach zakładających określoną, kontrolowaną wilgotność warstwy wypełniającej. Pojawienie się stojącej wody całkowicie zmienia ten model statyczny, wprowadzając zjawisko wyporu oraz drastycznie zwiększając ciężar objętościowy nawodnionego gruntu. Zgromadzona ciecz działa jak niezależny, agresywny wektor obciążenia, który narusza pierwotne założenia inżynierskie. Przekroczenie nośności na skutek braku odprowadzenia cieczy grozi trwałym odchyleniem osi całej konstrukcji.

Zmienny poziom wód gruntowych potęguje zagrożenie dla stateczności zrealizowanych budowli. W okresach podniesionego lustra strefa zasypowa silnie nasiąka, a podczas jego opadania woda pozostaje uwięziona tuż przy chłodnej powierzchni betonu. Sytuację komplikują dodatkowo zimowe cykle zamarzania i rozmarzania. Zmiana stanu skupienia wiąże się ze wzrostem objętości cieczy o około dziewięć procent. Rozszerzający się lód wywołuje potężne naprężenia ściskające i ścinające w warstwie zasypowej. Skutkuje to miejscowym wypiętrzaniem materiału, które bezpowrotnie niszczy równowagę statyczną zrealizowanej infrastruktury. Ochrona przed takimi zmianami objętościowymi wymaga ujęcia systemów odprowadzania cieczy już na wczesnym etapie planowania robót ziemnych.

Dobór kruszywa filtracyjnego i układu drenażu

Materiał wypełniający przestrzeń za betonowym elementem musi charakteryzować się brakiem spójności oraz doskonałą przepuszczalnością. Wykonawcy wykorzystują w tym celu czysty żwir, pospółkę lub odpowiednio frakcjonowane kruszywo łamane, które gwarantują wymaganą porowatość warstwy. Grunty spoiste, w tym powszechna glina czy ił, wiążą wilgoć i drastycznie zwiększają obciążenia u podstawy fundamentu. Sztuka inżynierska kategorycznie wyklucza ich bezpośredni kontakt z tylną powierzchnią betonu. Precyzyjny dobór frakcji zapobiega zjawisku kolmatacji, czyli zatykania wolnych przestrzeni przez niesiony muł. Brak migracji drobnych cząstek pozwala utrzymać swobodny przepływ cieczy przez szczeliny kruszywa przez wiele lat.

Systemy orurowania odgrywają decydującą rolę w aktywnym obniżaniu lokalnego poziomu lustra wody. Przewody perforowane układa się przy samej podstawie fundamentu w szczelnej otulinie z sypkiego materiału drenażowego. Zebrana z profilu glebowego ciecz trafia następnie grawitacyjnie do studni chłonnych lub wyznaczonych rowów melioracyjnych. Poprawne zrealizowanie tego układu sprawia, że ściany oporowe nie przenoszą dodatkowych sił pochodzących ze zjawisk hydrostatycznych. Technologia odlewu w zakładzie firmy Pascal Prefabrykaty zapewnia rygorystyczne zachowanie norm wymiarowych. Precyzyjna geometria gotowych modułów ułatwia ekipom budowlanym bezpieczne układanie i zagęszczanie warstw filtracyjnych w bezpośrednim sąsiedztwie ścian.

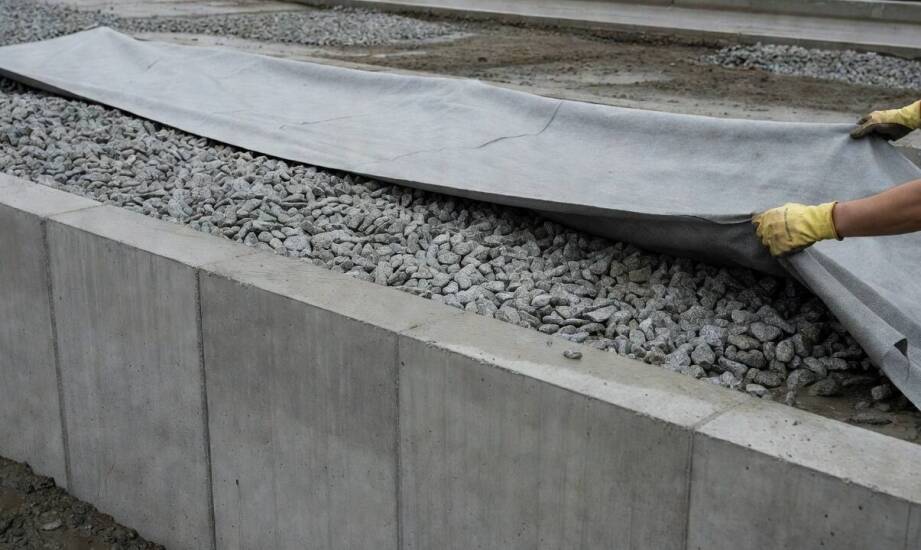

Niezbędnym elementem całego układu jest wytrzymała geowłóknina, która rozdziela grunt rodzimy od strefy wypełnionej kruszywem. Częstym błędem wykonawczym jest owijanie syntetyczną tkaniną wyłącznie samej rury. Taka praktyka doprowadza do szybkiego zamulenia otaczającego ją żwiru. Prawidłowa instalacja wymaga wyłożenia płachtą całego wykopu przed wsypaniem sypkiego materiału, tworząc w ten sposób zamknięty pakiet ochronny. Prawidłowo ułożona warstwa separacyjna zapewnia długoterminową sprawność systemu odwodnieniowego. Zastosowanie tego rozwiązania eliminuje konieczność przeprowadzania skomplikowanych prac naprawczych i głębokich odkopów na terenie oddanej do użytku inwestycji.

Nośność zaawansowanej budowli ziemnej zależy w równej mierze od wytrzymałości samego betonu, co od skutecznego odprowadzenia nagromadzonej wilgoci z jej otoczenia. Pozostawienie elementu bez zintegrowanego układu drenażowego naraża całą inwestycję na postępującą utratę stateczności podczas ulewnych deszczy. Odpowiednie zarządzanie podziemnymi przepływami gwarantuje, że zaplanowana infrastruktura przetrwa najcięższe wahania poziomu wód i destrukcyjne cykle zamarzania gruntu.
